系统可测试性、诊断及维护性分析设计软件——TEAMS

● 系统可测试性、诊断及维护性分析设计软件TEAMS软件包

TEAMS（testability engineering and maintenance system-测试性工程和维护系统的缩写）是由美国QSI公司开发的集成化的系统软件平台，软件源于美国军工领域系统测试、故障诊断技术和系统维护的需要，已发展应用于航空航天、汽车、船舶、发动机、工业控制、医疗设备、机器人、复杂设备、工业生产线和通讯等高新技术系统的可测性设计、交互式故障诊断、在线监测和维护管理。该软件已经在NASA和美国军方的V22、F22和JSF等多个项目中得到了成功的应用。

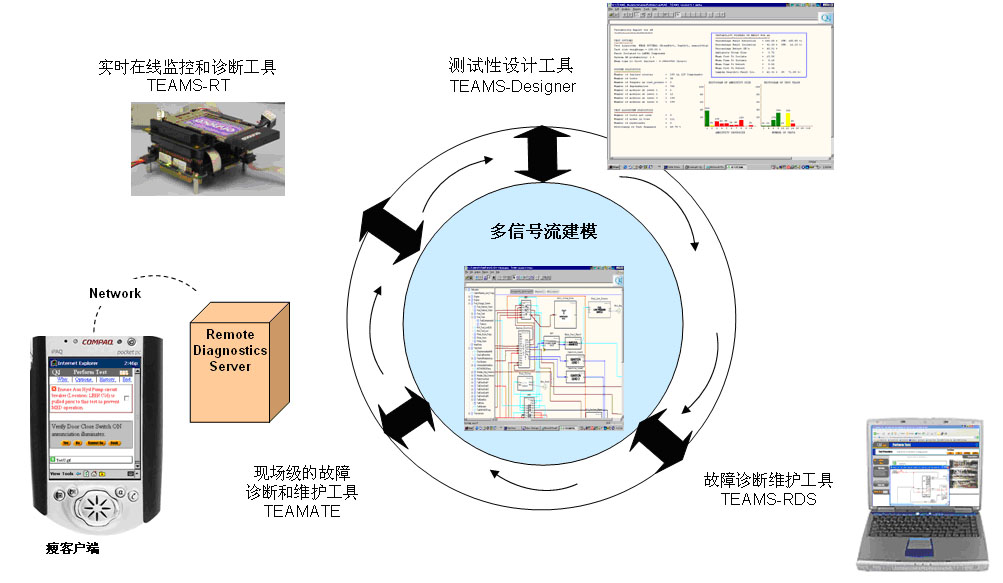

TEAM软件使用基于多信号流的图形化建模和故障隔离算法，通过友好的用户界面，使用者可以使用TEAMS的建模方法论对系统进行可测试性设计。QSI还开发了一系列辅助工具用于其他相关过程的使用，作为一个综合性的基于多信号流建模的工具，应该具备可测试性设计、联机监控和脱机诊断等多种功能，QSI为此提供了一个集成的工具集，包括TEAMS-Designer、TEAMATE、TEAMS-RDS、 TEAMS-RT。

TEAMS工具集的主要功能： 

• 提供直观的、图形化的测试性设计、分析 
• 针对设备能够提供远程故障监测、诊断指导 
• 为维护现场的工程师提供专家级的故障维护指导 
• 通过使用统一的故障诊断模型，帮助减少系统的测试性开发、诊断及维护成本 
• 为系统提供实时在线的故障诊断

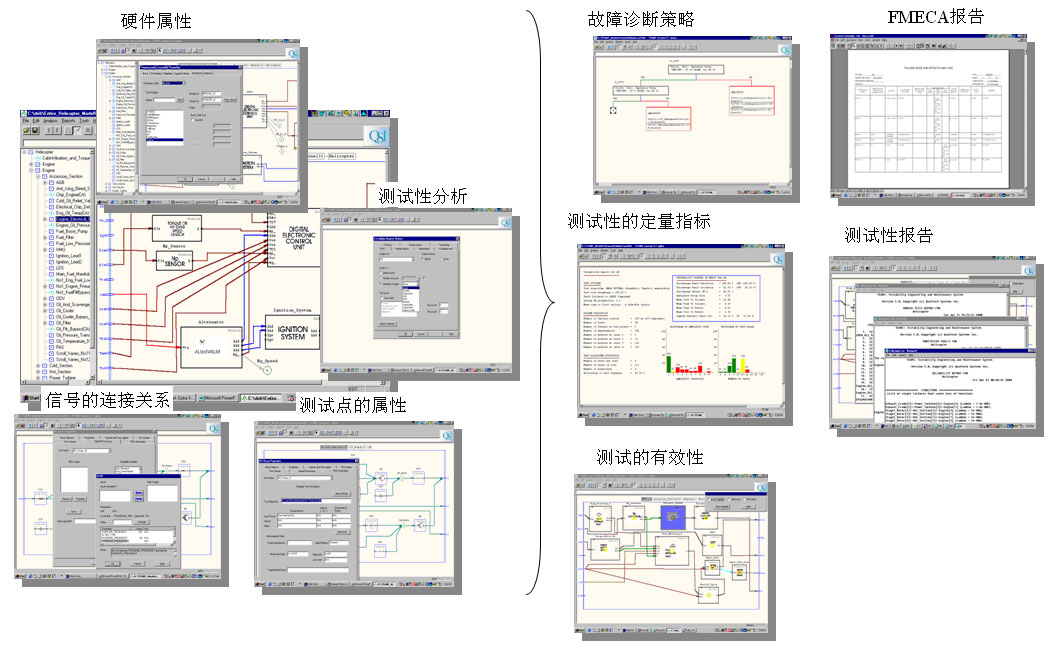

● TEAMS-Designer：用于测试性的设计和评估以及诊断测试策略的生成

TEAMS-Designer是整个QSI集成工具集的核心，是一个用于测试性设计分析、测试性指标评估、诊断知识推理和可靠性维修性数据综合的、基于多信号流模型的测试性分析与评估工具。

TEAMS-Designer将建模方法和故障隔离算法集成在一个图形用户界面中，能够方便的建立大型复杂、带有故障模式的多重系统模型，并完成验证、分析和修改工作。用户可以直接在TEAMS-Designer中建立模型，通过静态分析和测试性分析，得出故障检测和故障隔离指标、故障模糊组情况、未被检测故障、未被使用或冗余测试等指标信息。另外，TEAMS-Designer还可以提供FMECA（可选）、测试策略等报告或数据。



● TEAMS-RDS：故障测试与诊断引擎

作为一个故障测试与诊断引擎，TEAMS-RDS能够根据在TEAMS-Designer中建立的系统模型在尽可能短的时间里确定故障源。TEAMS-RDS的独特之处在于它能够根据现有的测试资源、已实施的设置步骤、实际的测试结果等约束条件综合判断，以快速的确定系统故障源。从而帮助维修人员解决任何现有的故障隔离模糊组问题，执行维修任务，验证系统的操作完整性（operational integrity）。所有诊断结果、测试输出和维修过程中采取的步骤都会保存在TEAMS-RDS中供后续分析或在将来的维修活动中演示。

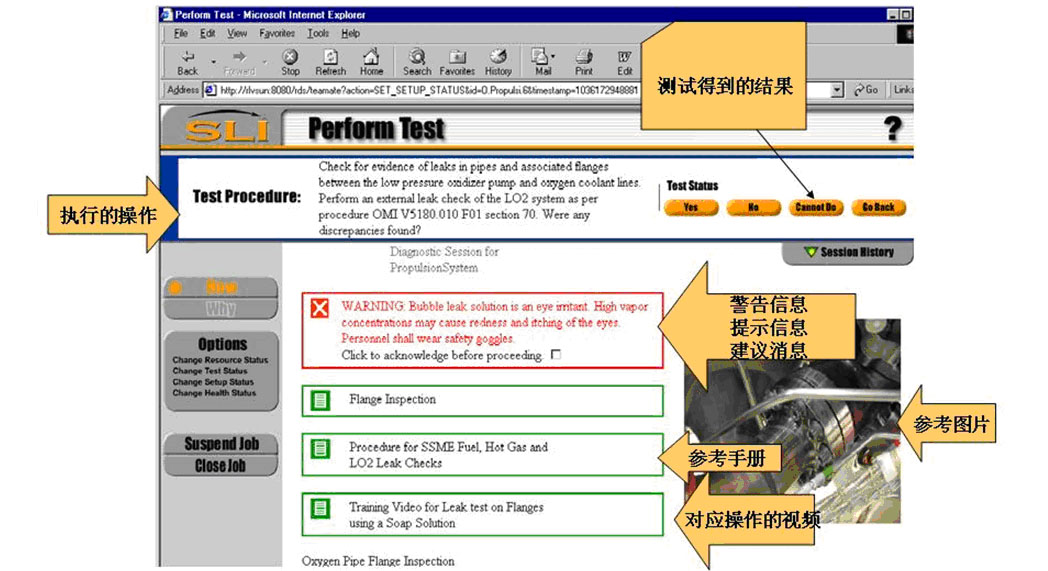

TEAMS-RDS提供了一个交互式用户界面用于帮助维修人员完成故障诊断工作。

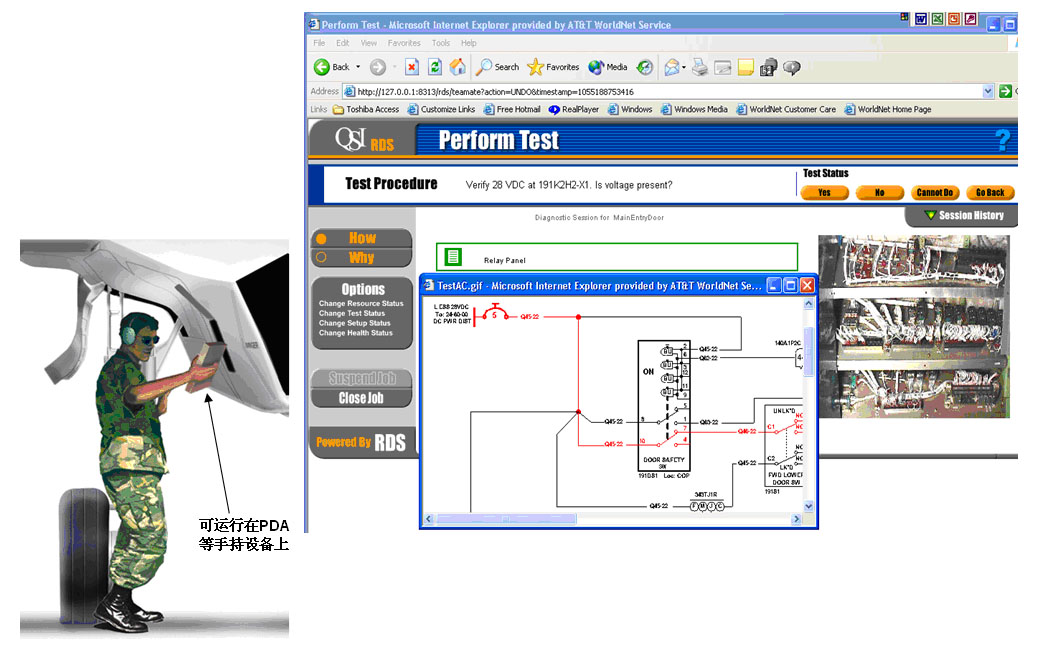

● TEAMATE：自适应的现场诊断指导工具，可运行在手持电脑、笔记本或其它便携式设备上

TEAMATE使用TEAMS-Designer建立的模型，应用于自适应的现场诊断，是TEAMS-RDS的一个瘦客户端。适用于经过简单训练的一般维护人员，帮助他们根据现有的资源和因素的制约，在最短的时间内（或通过最少的测试）隔离系统的故障源。根据当前现象在线生成维护和维修指令。TEAMATE并不产生一个完整的诊断树，相反，它生成一个隔离故障源的路径。TEAMATE的在线诊断策略能够综合考虑可用测试资源、初始故障征兆和用户意见的因素。TEAMATE的友好的图形化界面使得用户能够以图形方式输入、浏览和修改部件、测试层次和测试结果。

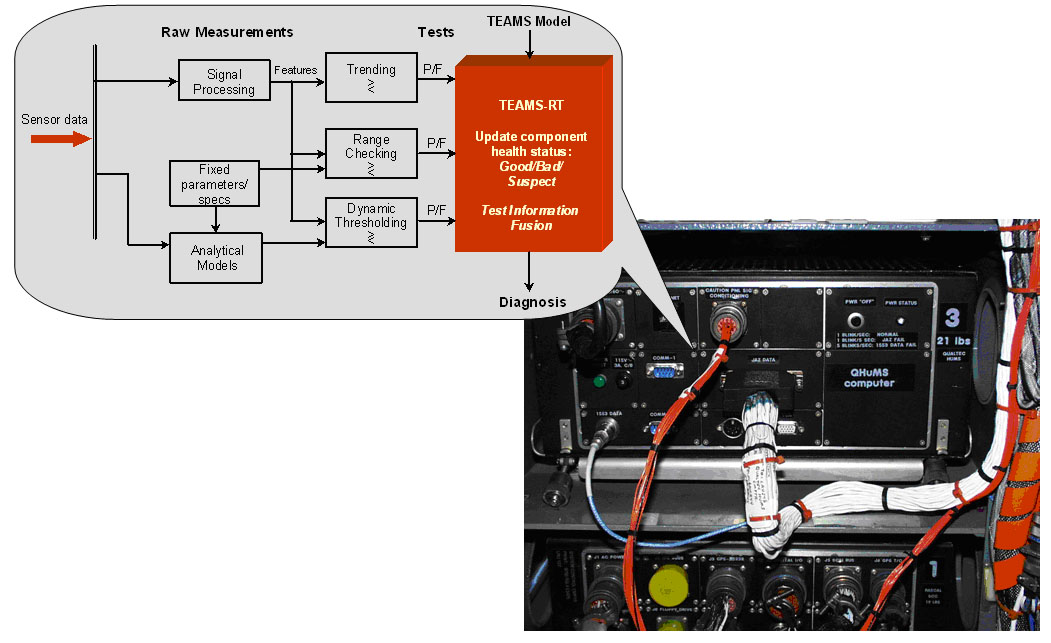

● TEAMS-RT：推理程序，装载在真实的用户设备中，提供实时诊断和系统健康监视

TEAMS-RT：推理程序，装载在用户设备的计算机中，提供实时诊断和系统健康监视。由TEAMS模块建立的系统模型输出到TEAMS-RT模块进行在线实时故障诊断、系统工作常规报告和报警等。TEAMS-RT能够识别出已知的正常、故障和被怀疑的组件，可在0.1秒的时间里处理超过1000个传感器的结果，以及诊断具有80种操作模式的1000个组件系统的多种故障。TEAMS-RT还可以嵌入到实时计算机中在线监控系统的健康状况和识别系统工作中的故障。

● 经典用户

• 波音公司的AH-64D直升机综合引擎诊断系统（IEDS）项目；

• 西科斯基飞机（SikorskyAircraft）公司的联合先进健康状态监控与使用管理系统（JAHUMS）项目、S-92直升机先进诊断方案项目；

• NASA-Ames研究中心的无人驾驶太空飞船机载FDIR系统项目、国际空间站（ISS）上的1553总线系统测试性建模与fenix项目；

• 普•惠公司对F-22的F119型发动机和F-35（JSF）的F135型发动机的测试性建模、数据分析和预报项目；

• 霍尼韦尔（Honeywell）公司的电信集成项目（NOVA）、IR&D项目；

• 美国海/空军的F/A-18C/D制动子系统早起故障检测、隔离剂剩余寿命预计项目（SBIR）等
